Pompe centrifuge cu unul sau doua rotoare

Construcție

Pompe centrifuge de aspirație finală monoetajate, cu rulment suport.
Punctele de serviciu nominale și dimensiunile principale în conformitate cu standardul EN 733.
Construcție tip „back pull-out” pentru o demontare și reasamblare simplă și rapidă.
Calpeda seria N, N4: versiune cu carcasa pompei și suportul din fontă.
Calpeda seria B-N, B-N4: versiune cu carcasa pompei și suportul felinar din bronz. Toate pompele livrate sunt complet vopsite.
Viteză nominală de rotație (50 Hz): N ≈ 2900 rpm. iar N4 ≈ 1450 rpm.
Conexiuni: flanșe în conformitate cu PN 10, EN 1092-2 (contra-flașe la cerere).
Etanșarea arborelui: Etanșare mecanică standardizată în conformitate cu ISO 3069 sau presetupă (la cerere).
Electropompele din seriile N, BN, N4, B-N4 sunt în conformitate cu Regulamentul European nr. 547/2012, în vigoare începând cu 01.01.2013.

Aplicații

Pentru lichide curate fără substanțe abrazive, care sunt non-agresive cu materialele din ce sunt realizate pompele (substanța solidă până la 0.2%).
Pentru instalații de încălzire, climatizare, răcire și circulație.
Pentru aplicații industriale și civile.
Pentru sisteme anti-incendiu.
Pentru alimentare cu apă.
Pentru irigație.

Avantaje

Hidraulică modernă:
Geometria rotorului și carcasa pompei sunt optimizate pentru a obține eficiență maximă și cea mai bună capacitate de aspirație.
Flexibilitate:
Posibilitatea de a alege între materiale ca fontă și bronz pentru părțile hidraulice aflate în contact cu lichidul pompat, permite pompelor din seriile N și N4 să fie selectate în utilizarea cu diferite tipuri de lichide.
Robustețe:
Structura mecanică a pieselor hidraulice în contact cu lichidul pompat este dimensionată pentru a garanta rezistența maximă la solicitări mecanice. De asemenea, capacul carcasei este prevăzut cu aripi care previn turbulența în zona etanșării mecanice, crescând în continuare rezistența.
Fiabilitate:
Dimensionarea rulmenților și a arborelui este concepută astfel încât să asigure reducerea tensiunilor și să asigure o fiabilitate ridicată în toate condițiile de funcționare.

Condiții de exploatare

Temperatura lichidului de la -10°C până la +90°C.
Temperatura ambientală până la 40°C.
Înălțime totală de aspirație de până la 7m.
Presiunea maximă de lucru admisă de până la 10 bari. (16 bari pentru N,N4 65/125, N,N4 65/160 și N,N4 80/160).
Flux continuu de lucru.

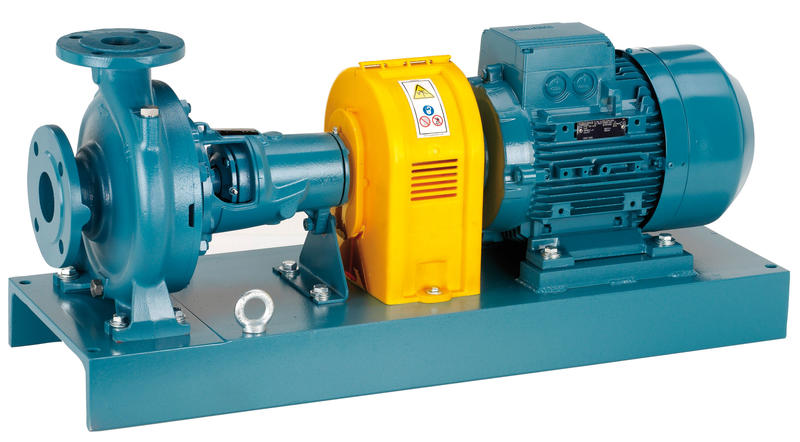

Unitatea pompă-motor

Pompă N, N4 conectată la un motor electric standard, construcție în formă B3 (EN 60072-1), cu ajutorul unei plăci suport, acționat de un cuplaj flexibil și cu protecție de cuplare.
Motor cu 2 sau 4 poli de inducție, 50 Hz (N ≈ 2900 rpm și N4 ≈ 1450 rpm).
Calpeda seria N, N4: motor trifazat 400/690 V ± 10%.
Clasa de izolație F.
Protecție IP 55.
Motor potrivit pentru funcționarea cu convertor de frecvență.
Schemă de clasificare IE3 pentru motoare trifazate de la 0.75kW.

Caracteristici speciale la cerere

Alte tensiuni.
Protecție împotriva exploziei în conformitate cu Directiva 94/9 CEE (ATEX).
Protecție diferită pentru motor.
Etanșări mecanice (presetupe) speciale.
Ax pompa din inox AISI 316.
Temperaturi ambientale sau pentru lichide, mai ridicate sau scăzute.
Frecvență de 60Hz (ca în prezentarea pentru 60Hz).
